硫化钼助剂的自由电子反转迁移促进高效光催化产氢

摘要:中国地质大学(武汉)余火根教授、余家国教授提出一种自由电子反转策略,实现高效光催化析氢
▲第一作者:高朵朵博士

通讯作者:余火根教授、余家国教授
通讯单位:中国地质大学
论文DOI:10.1002/anie.202304559


本研究提出一种电子反转策略,以调控自由电子朝着有利于优化MoS2+x中S-Hads键的方向转移。针对电子从MoS2+x转移到TiO2而引起的S-Hads键进一步加强的问题,本工作通过引入Au电子反转媒介,使电子反转至MoS2+x,形成富电子S(2+δ)−位点以增加S-Hads键的反键轨道占据态,从而弱化S-Hads键,实现可视化光催化析氢。



助剂修饰可显著增强光催化材料的制氢活性,这主要是因为助剂可提供丰富的析氢活性位点。根据Sabatier原理,对于理想的活性位点,H吸附既不能太强也不能太弱。遗憾的是,目前开发的助剂,特别是非贵金属助剂,由于其不合适的电子结构,导致活性位对氢的吸附过强或者过弱,严重限制了助催化剂的析氢活性。因此,优化活性位-Hads的键能是提高助催剂析氢效率的关键。


低成本过渡金属硫化物被证明是增强光催化制氢活性的有效助剂,然而它们的析氢效率受到S-Hads键过强的限制(图1a-(1))。此外,当硫化物助剂负载在光催化剂表面,通常会使硫化物的自由电子转移到光催化剂上,形成缺电子S(2-δ)−位点(图1a-(2)),导致其与氢形成的反键轨道占据降低,这又进一步加强了S-Hads的键强(图1b-(2)),制约了其析氢性能。

为了解决上述问题,近日,中国地质大学(武汉)余火根教授、余家国教授提出一种自由电子反转策略,以调控自由电子朝着有利于弱化S-Hads键的方向转移。为此,引入Au作为电子反转媒介,使Au的自由电子转移至硫化物助剂,形成富电子的S(2+δ)−位点,以增加S-Hads键的反键轨道占据态,从而弱化S-Hads键(图1a-(3)和1b-(3)),实现高效光催化析氢。

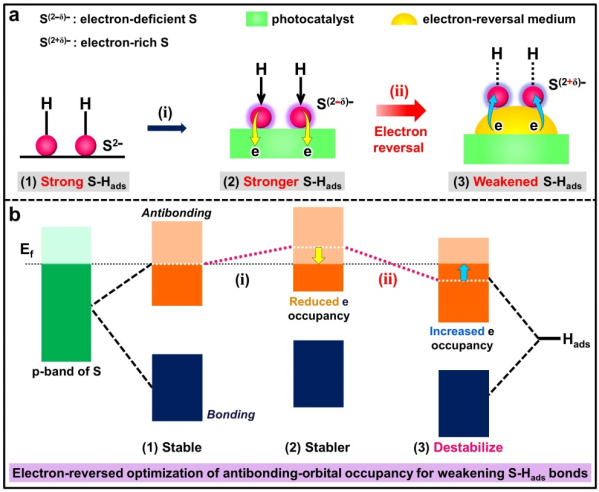

▲图1 研究思路图



亮点

(1) 提出自由电子反转策略以优化活性位-Hads的键强;

(2) 结合实验表征和理论计算,详细研究了自由电子反转的本质,揭示了S-Hads键弱化的机理;
(3) 采用飞秒瞬态吸收光谱和原位XPS表征,研究了界面瞬态电荷转移动力学及其迁移路径。

图文

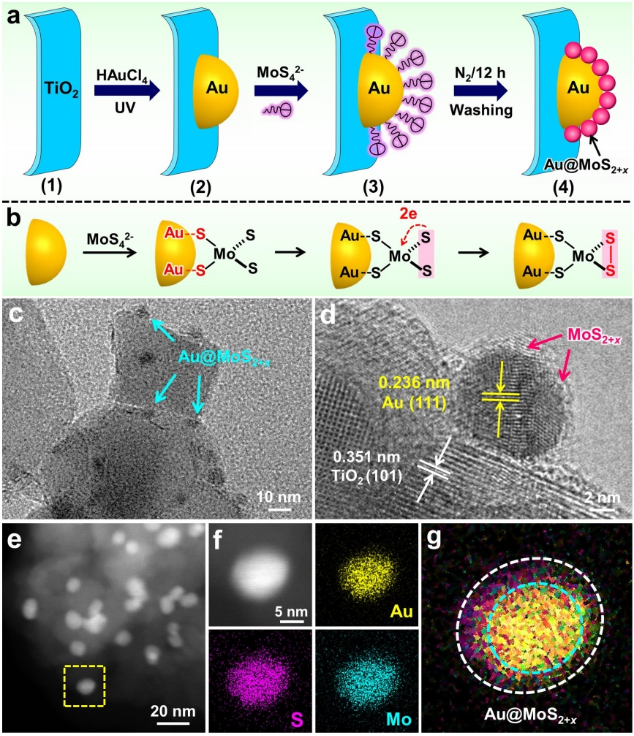

▲图2 样品的制备策略和结构特征


设计了一种Au诱导的自氧化还原沉积法,成功合成了核壳Au@MoS2+x负载的TiO2光催化剂。

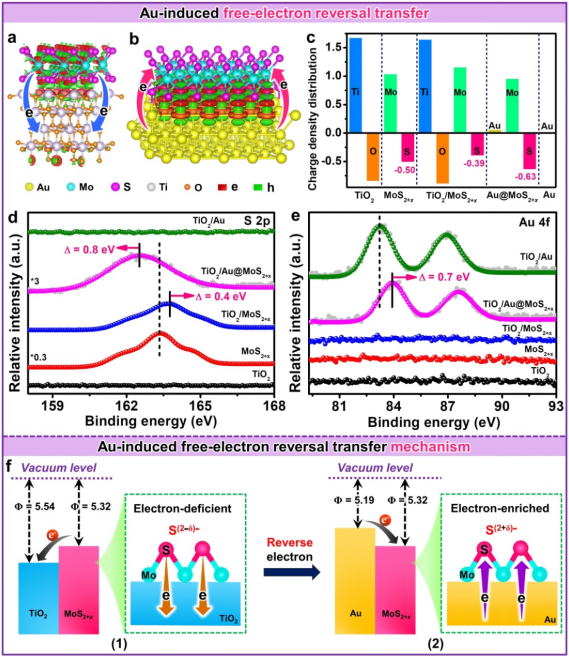

▲图3 Au诱导的自由电子反转

实验表征和理论计算表明:由于MoS2+x的功函数小于TiO2,导致MoS2+x的电子转移至TiO2,形成缺电子S(2-δ)−位点;然而,当引入Au电子反转媒介,由于MoS2+x的功函数大于Au,Au的自由电子转移至MoS2+x,形成富电子S(2+δ)−位点。因此,引入Au可实现MoS2+x的自由电子反转。

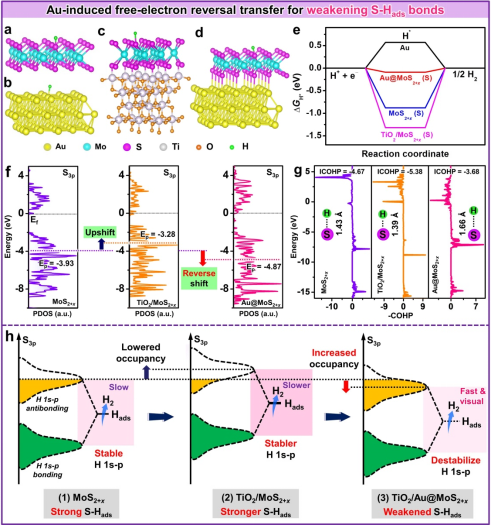

▲图4自由电子反转弱化S-Hads键及其调控机理

对比单一的MoS2+x助剂,TiO2/MoS2+x中S的p带中心上移,导致S-Hads的反键轨道占据态减少,强化了S-Hads键,不利于析氢反应。然而,当引入Au电子反转媒介后,Au@MoS2+x中S的p带中心下移,导致S-Hads的反键轨道占据态增加,弱化了S-Hads键,显著增强光催化制氢活性


总结


本研究提出了一种电子反转策略以优化S-Hads键的反键轨道占据态及其键强。为此,构建出Au@MoS2+x核壳纳米结构的助催化剂,实现自由电子朝着有利于弱化S-Hads键的方向转移。研究结果表明,所制备的TiO2/Au@MoS2+x光催化剂表现出比TiO2/MoS2+x高3.3倍的制氢活性。实验和理论计算结果表明,引入Au可实现MoS2+x的自由电子反转,产生富电子S(2+δ)−活性位,从而导致S(2+δ)−-Hads键的反键轨道占据态增加,进而降低了H 1s-p的稳定性,实现了S-Hads键的有效弱化和高效的助催化析氢。此外,作者还采用飞秒瞬态吸收光谱和原位XPS表征,揭示了界面瞬态电荷转移动力学及其迁移路径。本研究不仅揭示了光催化剂载体对助催化剂活性位点效率的影响,而且为设计高效的光催化助剂开辟了新途径。


参考文献


Duoduo Gao,  Pinsi Deng,  Jianjun Zhang,  Liuyang Zhang,  Xuefei Wang,  Huogen Yu*,  Jiaguo Yu*, Reversing Free-Electron Transfer of MoS2+x Cocatalyst for Optimizing Antibonding-Orbital Occupancy Enables High Photocatalytic H2 EvolutionAngew. Chem. Int. Ed. 2023, e202304559

查看更多
相关阅读
热门标签
香港大学 光电催化 中国科学技术大学 光合成 江苏大学 硼化 钍簇 光生电荷 二维富勒烯 上海大学 东京大学 华中师范大学 光氧化 前景 光化学衍生装置 普林斯顿大学 复旦大学 布里斯托大学 华中科技大学 寡聚物 四川大学 平行光反应仪 光催化 浙江大学 光电共催化 广东工业大学 酮烯胺 北京理工大学 Science bromide 水凝胶 重庆大学 烯烃 吉林大学 CO2还原 陕西科技大学 氮杂环丙烷 β-内酰胺 聚合物 哈尔滨工业大学 光催化产氢 光催化交流研讨会 加州大学伯克利分校 华南理工大学 加州大学洛杉矶分校 氮化硼 偶氮苯 南京理工大学 新加坡国立大学 光催化水分解 中山大学 光流体反应器 光化学反应釜 g-C3N4 磁力搅拌器 光催化反应器 可换光源 加州理工大学 开普敦大学 西安交通大学 中国科学院 喹啉 光化学反应仪 洛桑联邦理工学院 氟聚合物 甲烷 三甲基氯硅烷 阿德莱德大学 水制氢 有机 中国矿业大学 光合成生物学 光化学 大连工业大学 康奈尔大学 厦门大学 南开大学 Au-CeO2 武汉大学 齐齐哈尔大学 同济大学 剑桥大学 宾夕法尼亚大学 安徽大学 羧化反应 中国地质大学 Nature 清华大学 ​Angew 自由基 工业级光流体反应器 贵州大学 多电子 光催化产业化 光催化氧化 福州大学 香港城市大学 JACS 西湖大学 插烯反应 OER 水裂解 氢烯基化 华东理工大学 臭氧氧化 电化学 郑州大学 山东大学 华南师范大学 叠氮化物 北京大学 微通道反应器 大连理工大学 芝加哥大学 曼彻斯特大学 偶联 光诱导 糠醛

18221306212
